1:結構與工作原理

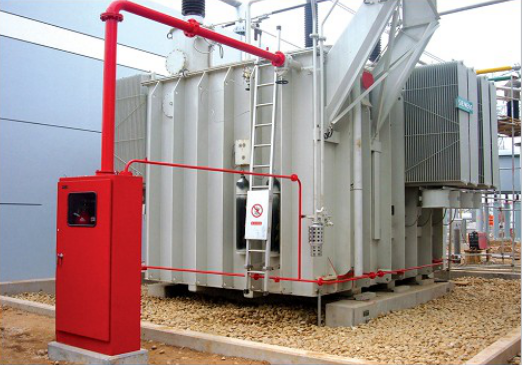

排油-注氮式變壓器滅火裝置由滅火箱、氮?dú)馄?、開啟閥、注氮管路、快速排油閥、探測器、關閉閥和控制箱等組成。
當變壓器內部發生故障,油箱內部壓力急劇增加,引起氣體繼電器跳閘觸點動作,若變壓器油起火時,探測器的感溫元件熔斷,觸頭接通,繼電器線圈帶電,不延時常開觸點閉合,電磁機構動作。重錘把快速排油閥打開開始排油。在整定延時過后,延時常開觸頭接通,繼電器線圈通電,常開觸點閉合,開啟閥把氮?dú)馄看蜷_,氮?dú)馔ㄟ^減壓閥,注氮管路進入油箱底部,迫使油箱內部變壓器油循環,郵箱下部較低溫度的油和頂層高溫油混合,即可消除熱油層,從而使表層油溫降到閃電之下,油箱內部火焰自動熄滅。
關閉閥的作用是防止儲油柜中的油澆到初燃的火上,加劇火勢。
2:技術數據
電壓:220±5%VDC
氮?dú)馄績?nèi)氮?dú)獾墓Q壓力:14±1Mpa (20℃)
氮?dú)馄咳莘e:0.04m3;0.05m3
排油管路直徑:φ100mm;φ150mm
注氮管路直徑:φ25mm
滅火箱重量:230~240Kg
尺寸:按實際情況為準
3: 滅火裝置滅火后的恢復
滅火裝置一旦投入滅火,其中的部分零部件將損壞,必須進行更換后,才能繼續使用,一般需要作如下工作:
1)更換部分探測器的感溫元件,嚴重的需要換探測器;易熔件140度熔斷;
2)更換變壓器上燒壞的控制導線;
3)對關閉閥進行檢查,如有燒壞的密封墊等應更換
4)更換氮?dú)馄康碾姳埽?/b>
5)對滅火裝置進行一次全面檢查,并按第6條調試。
