一、系統概述

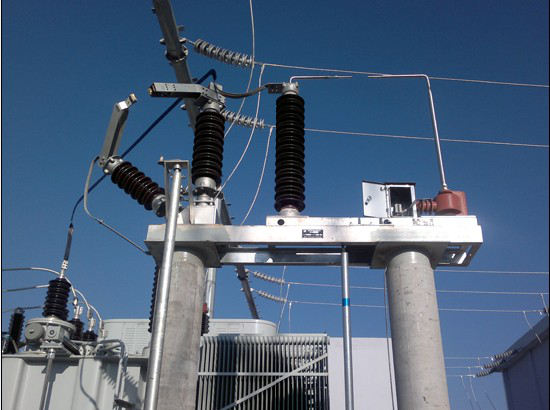

PN-ZJB-110/220變壓器中性點間隙接地保護裝置專用于110KV、220KV、330KV、500KV電力變壓器中性點，以實現變壓器中性點接地運行或不接地運行兩種不同的運行方式；從而避免由于系統故障，引發變壓器中性點電壓升高造成對變壓器的損害。本產品廣泛應用于電力、冶金、石化、建筑、環保等領域。
GB156-93 標準電壓
GB/T 1985—89 交流高壓隔離開關和接地開關
DL/T486 交流高壓隔離開關和接地開關訂貨技術條件
DL/T593 高壓開關設備的共用訂貨技術導則
DL/T615 交流高壓斷路器參數選用導則
DL/T620 交流電氣裝置的過電壓保護和絕緣配合
GB/T 311—1997 高壓輸變電設備的絕緣配合
GB/T 775—1987 絕緣子試驗方法
GB/T 5582—1993 高壓電力設備外絕緣污穢等級
GB/T 7354—1987 局部放電測量
GB11032—2000 交流無間隙金屬氧化物避雷器
GB/T 11604—1989高壓電器設備天線電干擾測量方法
GB/T 16927—1997高電壓試驗技術
GB191-1990 包裝儲運圖示標志
GB/T 2900-1989 電工名詞術語避雷器
DL/T 620-1997 交流電氣裝置的過電壓保護及絕緣配合
國電發[2000]589號 防止電力生產重大事故的二十五項重點要求
二、功能特點
v 變壓器中性點間隙接地保護裝置主要采用球形放電間隙方式，比慣用的棒形放電間隙放電電壓準確率高、分散性小、特性穩定；與避雷器特性及主要變壓器的絕緣配合精確、充分有效，熱容量大，不易燒損，提高了保護安全性和保護效果。
v 可采用球形間隙亦可按用戶要求采用棒形間隙，避雷器與隔離開關可根據工程需要任意組合選配，隔離開關的操作機構手動、電動可選，間隙的技術參數可在工廠完成調試，亦可在現場進行調試。
v 間隙放電電壓穩定，間隙距離易于調整；使用不銹鋼精加工電極，表面不易銹蝕；間隙整件運輸?shù)跹b，現場安裝快捷方便；全系列的規格，適用于不同地區的要求。

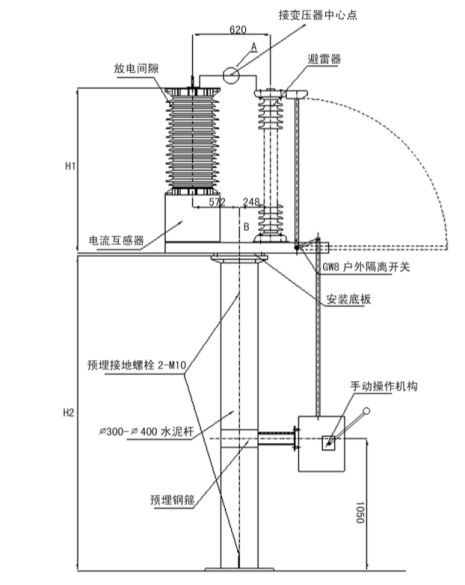

三、技術參數
產品型號 | PN-ZJB-110 | PN-ZJB-220 | |
變壓器額定電壓 &nnbsp;kV | 110 | 220 | |
變壓器中性點 耐受電壓 | 8/20μS雷電沖擊耐壓kV（峰值） | 250 | 450 |
1min工頻耐壓 kV（有效值） | 95 | 200 | |
隔離開關 | 型號 | GW8-63 G（W） | GW13-126 G（W） |
額定電流 A | 630 | ||
操動機構 | CS8-5手動機構或CJ6B電動機構 | ||
氧化鋅避雷器 | 型號 | Y1.5W-72/186 | Y1.5W-144/320 |
額定電壓 kV（有效值） | 72 | 144 | |
持續運行電壓 kV（有效值） | 58 | 116 | |
8/20μS雷電沖擊殘壓kV （峰值） | 186 | 320 | |
放電間隙 | 型式 | 棒形間隙（放電端為半球型或球型） | |
工頻放電電壓±10% kV（有效值） | 83 | 166 | |
電流互感器 | 型式 | 環氧樹脂澆注全封閉穿心式 | |
變比 | 100/5、200/5、300/5、400/5、500/5、600/5 | ||
二次準確級及容量 | 5P20 20VA | ||
重量 | 不超過(不含鋼支柱) kg | 450 | 600 |
注：如超出表中范圍者可特制。
四、使用條件
1.適用于戶內、外。
2.環境溫度：不低于－50℃，不高于＋50℃；相對濕度：不大于95%（25℃）。
3.海拔高度不超過4000m，超出4000m可根據實際情況特制。
4.地震烈度7度及以下地區；最大風速不超過35m/s。
5.電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）。
6.安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。
