1功能介紹
35~45%的變壓器電氣故障都與套管故障有關，尤其是套管的絕緣故障。潮氣入侵、絕緣油變質以及絕緣紙老化都會造成套管絕緣介損的升高，隨之將引起絕緣過熱及快速老化以至最終導致絕緣崩潰。在一些絕緣老化的過程中，甚至早期都會出現局部放電。絕緣老化導致介損增大以致破壞絕緣。有些放電可能是由金屬碎屑、數層絕緣紙穿孔引起的，當油污堆積在套管底部的瓷瓶上時，可能可以看到放電的痕跡。通常鐵芯上的絕緣退化時套管電容C1（高壓棒與測試末屏之間的電容）也會增加。介損的變化在絕緣退化的初期比較明顯，之后電容的變化變得更為顯著。測試（電壓）末屏為在變壓器正常運行時實現套管絕緣（對應于C1的部分絕緣）狀態的監測提供了便利。
根據以往的經驗，當電流變化達到1~2%時就視為絕緣開始老化；達到3~5%時就變得很嚴重；高于6~8%時將產生災難性的后果，甚至可能發生爆炸事故。PNTB900套管在線監測系統可以分別監測到各回路0.1~0.2%的電流變化值，各電流測量回路都十分精確可靠。
2 適用范圍

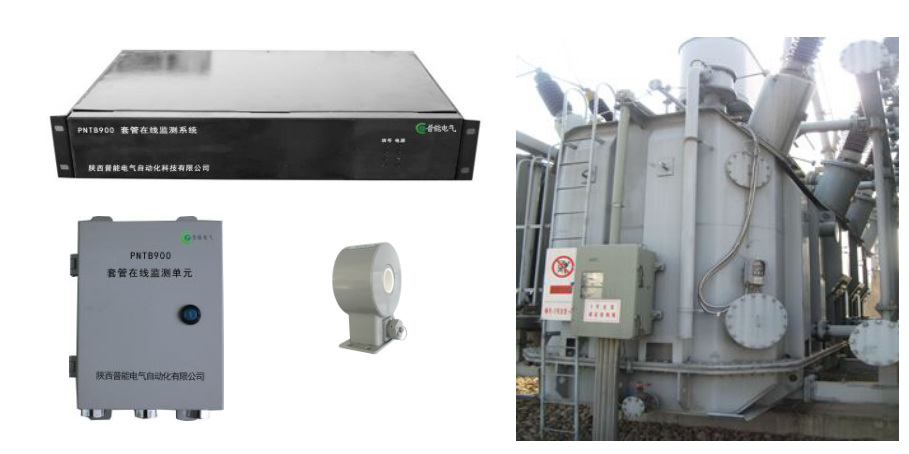

PNTB900套管在線監測系統統主要用于110KV及以上變電站的套管等高壓設備絕緣狀態的在線監測。隨著傳感器技術、計算機技術、通訊技術的發展和運用，結合現代人工智能技術和信息處理技術，絕緣在線檢測技術得到迅速發展和應用。該系統在獲得大量的數據基礎上，分析設備的絕緣狀態變化趨勢，從中尋找危險征兆，并依據多項檢測結果來綜合判斷運行設備的絕緣水平，是變電站實施狀態檢修重要的技術基礎。
3 功能特點
◆“軟、硬結合”自動補償激磁電流的單匝穿芯式電流傳感器，在大范圍內的電流變化和溫度變化情況下，能確保變換的準確度
◆ 分層分布式結構，避免了采用模擬量傳輸引起的干擾
◆ 全場同時取樣技術，有效克服巡檢時，PT信號發生了變化引起的誤差
◆ 現地計算，數字化傳輸，抗干擾能力強
◆ 相互比較和趨勢判斷的智能分析系統
◆ 模塊化設計，測量模塊和分析模塊均可互換，安裝、維護簡單
◆ 和主設備無電的聯系，保證系統安全
◆ 可靠高速的數字通訊，實時監控系統運行狀態
◆ 智能數據分析功能，對被監測設備的歷史數據進行統計，并繪出其特性曲線
◆ 實時報警功能，在對所監測的設備經過分析判斷后，自動給出警示信號
◆ 數據遠傳功能，可以選用多種遠傳方式，配合強大的客戶端軟件，使不同地方的管理者都能根據自己的權限調用監測數據和結果
4 技術參數
主要監測參數 | |||
設備名稱和項目 | 監測參數 | 測量范圍 | 測量精度 |
變壓器套管 | 電流 | 50uA～1A | ±1%+0.1mA |
介質損耗 | 0～30% | ±0.1% | |
等值電容 | 30pF～0.3uF | ±1% | |
母線電壓 | 電壓 | 35KV～550KV | ±0.5% |
頻率 | 45～55Hz | ±0.1Hz | |
環境溫濕度 | 濕度 | 0～100%RH | ±5% |
溫度 | -30℃～+125℃ | ±0.5℃ | |
其它參數 | |||
設備外殼 | 316L防磁不銹鋼或1U19英寸機箱 | ||
測量方式 | 實時同步測量技術，支持有線RS485和無線433MHz通信 | ||
上位軟件 | B/S和C/S相結合 | ||
通信方式 | RS485或CAN或光纖或無線433MHz | ||
智能通信組件(可選) | 支持電力104規約或IEC61850規約 | ||
